HX-炼钢电弧炉


设备用途：


         本设备主要为机械行业铸钢厂生产各种铸钢件或钢锭。原料可为冷态全废钢、部分废钢及热兑铁水。




主要形式：


         HX系列三相炼钢电弧炉有普通功率，高功率等不同功率水平及结构形式。




设备组成：


         电炉变压器、短网、电极升降装置、电极横臂、炉盖、炉盖提升及旋转装置、炉体、炉体倾动装置、钢包、出钢车、冷却水系统、压缩空气系统、液压系统、上料系统、高压供电系统、低压电气控制系统，基础级自动化及计算机控制系统等。

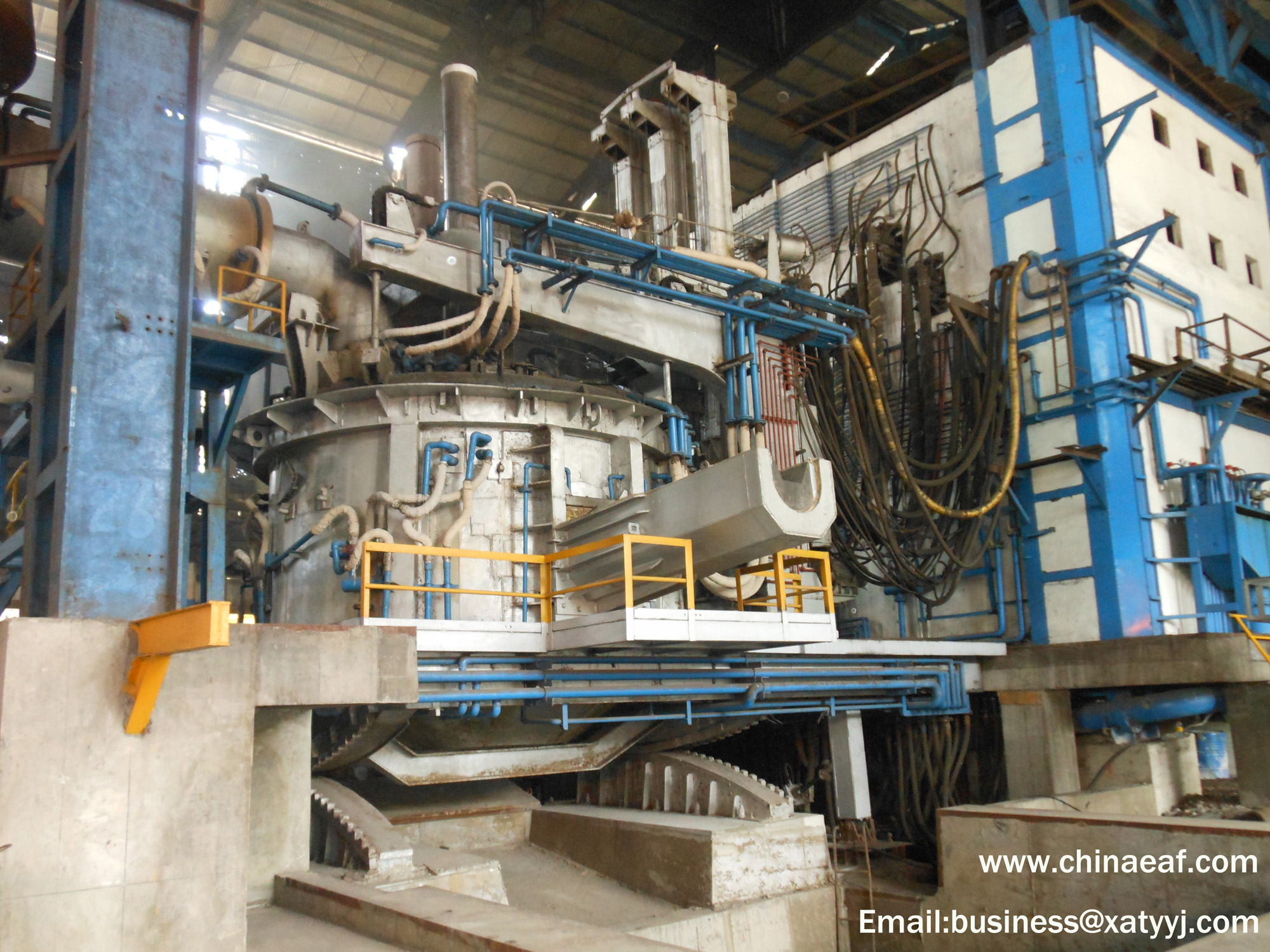

25tHX型炼钢电弧炉

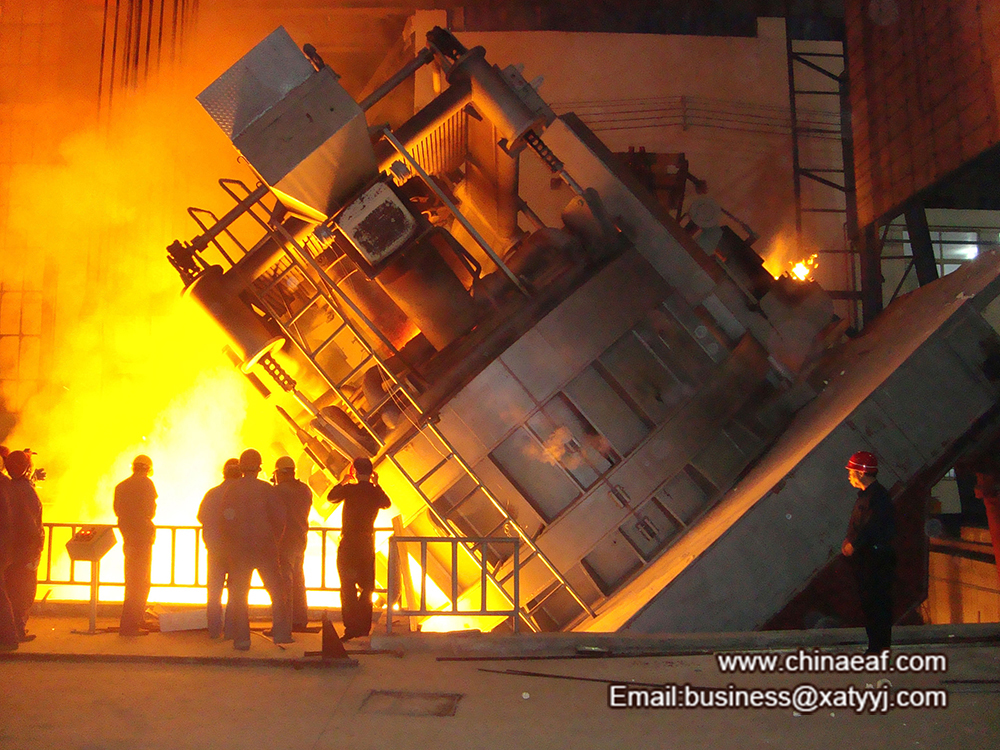

20t电弧炉出钢过程

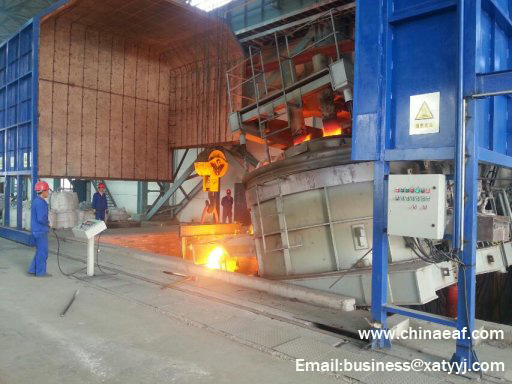

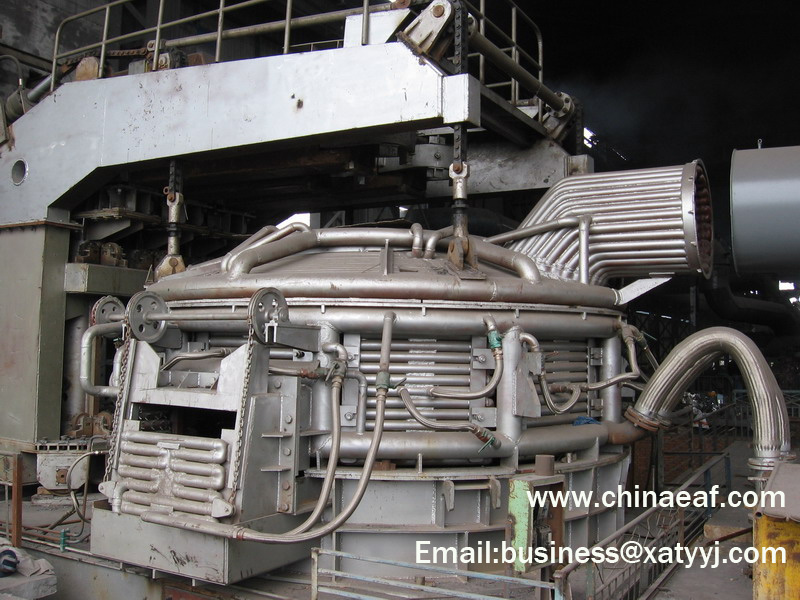

HX型炼钢电弧炉  HX-15t电弧炉

技术参数：
<!--[if !mso]>

型号

<!--[if gte mso 9]> Normal 0 7.8 磅 0 2 false false false MicrosoftInternetExplorer4

<!--[if gte mso 9]> 炉壳内径
(mm)

<!--[if gte mso 9]> Normal 0 7.8 磅 0 2 false false false MicrosoftInternetExplorer4

<!--[if gte mso 9]> 容量t

 <!--[if gte mso 9]> Normal 0 7.8 磅 0 2 false false false MicrosoftInternetExplorer4 变压器参数<!--[if gte mso 9]> <!--[if gte mso 9]> Normal 0 7.8 磅 0 2 false false false MicrosoftInternetExplorer4 石墨电极直径
（mm)
<!--[if gte mso 9]>

额定/最大

<!--[if gte mso 9]> Normal 0 7.8 磅 0 2 false false false MicrosoftInternetExplorer4 <!--[if gte mso 9]> 额定容量
(MVA)
HX-0.5 1600 0.5/1.5 0.63 150
HX-1.5 2100 1.5/2.5 1.25 200
HX-3 2600 3/5 2.2 250
HX-5 3200 5/8 3.2 300
HX-10 3500 10/15 5-6.3 350
HX-15 3800 15/20 6.3-8 350
HX-20 4000/4200 20/25 8-12.5 400
